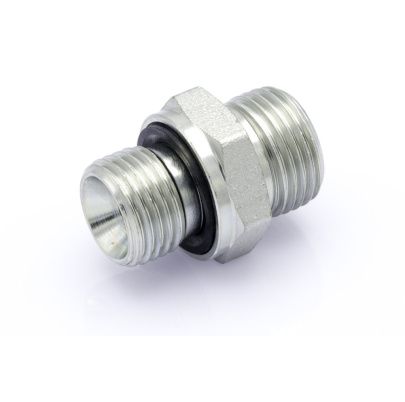

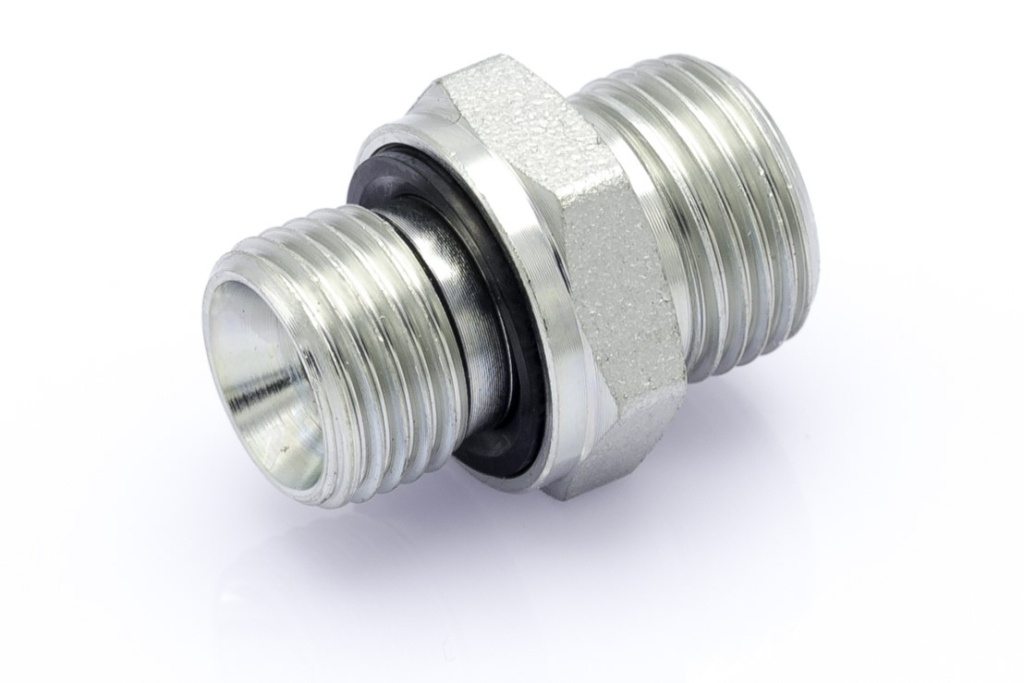

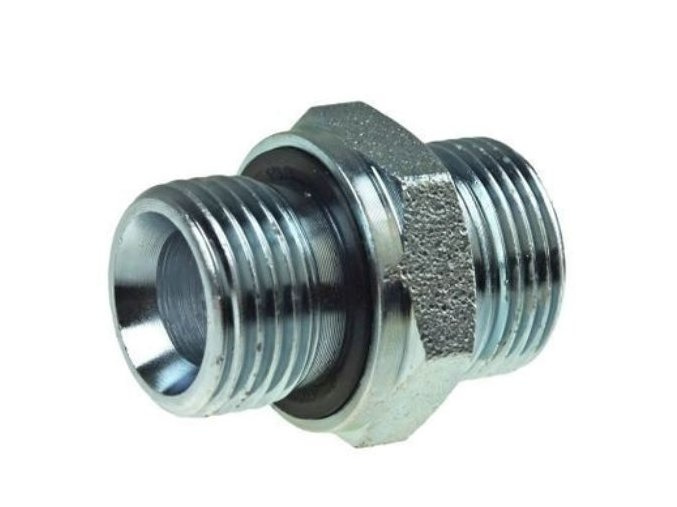

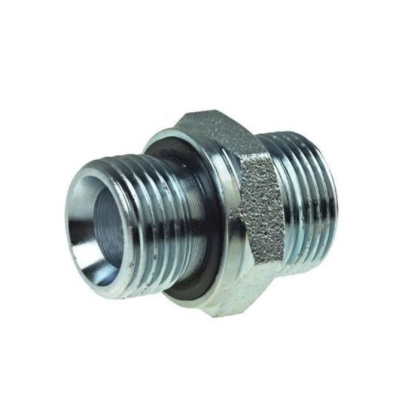

Hrdlo BSP/M S ED tesnenim forma E DIN3852
Hrdlo BSP/M S ED tesnenim forma E DIN3852 Straight coupling BSP/M Form E DIN3852
- Kód produktu: HBMZED1
Hrdlo BSP/M S ED tesnenim zavit forma E DIN3852
Straight coupling BSP/M Form E DIN3852

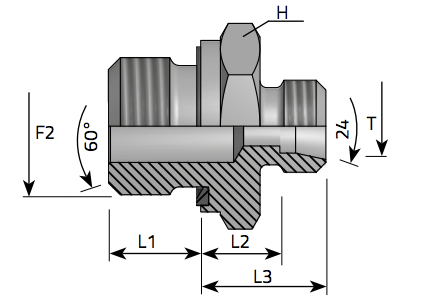

| Kod | Zavit F1 | Zavit F2 | T (mm) | H (mm) | L1 (mm) | L2 (mm) | L3 (mm) | Rada | Oznacenie |
| Code | Thread F1 | Thread F2 | T (mm) | H (mm) | L1 (mm) | L2 (mm) | L3 (mm) | Series | Description |
| 19699 | M10x1 | 1/8 | 6LL | 14 | 8 | 8,5 | 15,5 | L | Hrdlo G1/8 ED / M10x1 6LL |
| 9251 | M12x1,5 | 1/8 | 6 | 14 | 8 | 8,5 | 15,5 | L | Hrdlo G1/8 ED / M12x1,5 |
| 9263 | M14x1,5 | 1/8 | 8 | 14 | 8 | 9,5 | 16,5 | L | Hrdlo G1/8 ED / M14x1,5 |
| 9264 | M16x1,5 | 1/8 | 10 | 17 | 8 | 11 | 18 | L | Hrdlo G1/8 ED / M16x1,5 |
| 9252 | M12x1,5 | 1/4 | 6 | 19 | 12 | 10 | 17 | L | Hrdlo G1/4 ED / M12x1,5 |
| 8874 | M14x1,5 | 1/4 | 8 | 19 | 12 | 10 | 17 | L | Hrdlo G1/4 ED / M14x1,5 |
| 9253 | M16x1,5 | 1/4 | 10 | 19 | 12 | 11 | 18 | L | Hrdlo G1/4 ED / M16x1,5 |
| 9254 | M18x1,5 | 1/4 | 12 | 19 | 12 | 12 | 19 | L | Hrdlo G1/4 ED / M18x1,5 |
| 9265 | M22x1,5 | 1/4 | 15 | 24 | 12 | 13 | 20 | L | Hrdlo G1/4 ED / M22x1,5 |
| 9255 | M12x1,5 | 3/8 | 6 | 22 | 12 | 11,5 | 18,5 | L | Hrdlo G3/8 ED / M12x1,5 |
| 9256 | M14x1,5 | 3/8 | 8 | 22 | 12 | 11,5 | 18,5 | L | Hrdlo G3/8 ED / M14x1,5 |
| 9257 | M16x1,5 | 3/8 | 10 | 22 | 12 | 12,5 | 19,5 | L | Hrdlo G3/8 ED / M16x1,5 |
| 9258 | M18x1,5 | 3/8 | 12 | 22 | 12 | 12,5 | 19,5 | L | Hrdlo G3/8 ED / M18x1,5 |
| 9266 | M22x1,5 | 3/8 | 15 | 24 | 12 | 13,5 | 20,5 | L | Hrdlo G3/8 ED / M22x1,5 |
| 9681 | M16x1,5 | 1/2 | 10 | 27 | 14 | 13 | 20 | L | Hrdlo G1/2 ED / M16x1,5 |
| 9259 | M18x1,5 | 1/2 | 12 | 27 | 14 | 13 | 20 | L | Hrdlo G1/2 ED / M18x1,5 |
| 9260 | M22x1,5 | 1/2 | 15 | 27 | 14 | 14 | 21 | L | Hrdlo G1/2 ED / M22x1,5 |
| 9261 | M26x1,5 | 1/2 | 18 | 27 | 14 | 14,5 | 22 | L | Hrdlo G1/2 ED / M26x1,5 |
| 9267 | M22x1,5 | 3/4 | 15 | 32 | 16 | 15 | 22 | L | Hrdlo G3/4 ED / M22x1,5 |
| 9268 | M26x1,5 | 3/4 | 18 | 32 | 16 | 14,5 | 22 | L | Hrdlo G3/4 ED / M26x1,5 |
| 9269 | M27x1,5 | 3/4 | 18 | 32 | 16 | 15 | 22 | L | Hrdlo G3/4 ED / M27x1,5 |
| 8932 | M27x2 | 3/4 | 18 | 32 | 16 | 15 | 22 | L | Hrdlo G3/4 ED / M27x2 |
| 9262 | M30x2 | 3/4 | 22 | 32 | 16 | 16,5 | 24 | L | Hrdlo G3/4 ED / M30x2 |
| 9270 | M36x2 | 3/4 | 28 | 41 | 16 | 17,5 | 25 | L | Hrdlo G3/4 ED / M36x2 |
| 1947 | M30x2 | 1 | 22 | 41 | 18 | 17,5 | 25 | L | Hrdlo G1 ED / M30x2 |
| 1956 | M36x2 | 1 | 28 | 41 | 18 | 17,5 | 25 | L | Hrdlo G1 ED / M36x2 |
| 12065 | M30x2 | 1 1/4 | 22 | 50 | 20 | 17,5 | 28 | L | Hrdlo G1 1/4 ED / M30x2 |
| 12228 | M20x1,5 | 1/2 | 12 | 27 | 14 | 17,5 | 25 | S | Hrdlo G1/2 ED / M20x1,5 S |
| 11037 | M24x1,5 | 1/2 | 16 | 27 | 14 | 18,5 | 27 | S | Hrdlo G1/2 ED / M24x1,5 S |
| 21450 | M30x2 | 1/2 | 20 | 32 | 14 | 20,5 | 31 | S | Hrdlo G1/2 ED / M30x2 S |
| 952 | M24x1,5 | 3/4 | 16 | 32 | 16 | 20,5 | 29 | S | Hrdlo G3/4 ED / M24x1,5 S |
| 19575 | M52x2 | 1 1/2 | 38 | 55 | 22 | 26 | 42 | S | Hrdlo G1 1/2 ED / M52x2 S |
