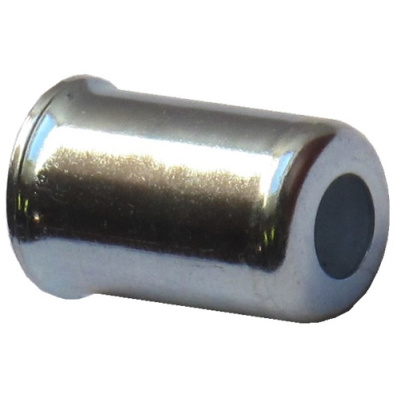

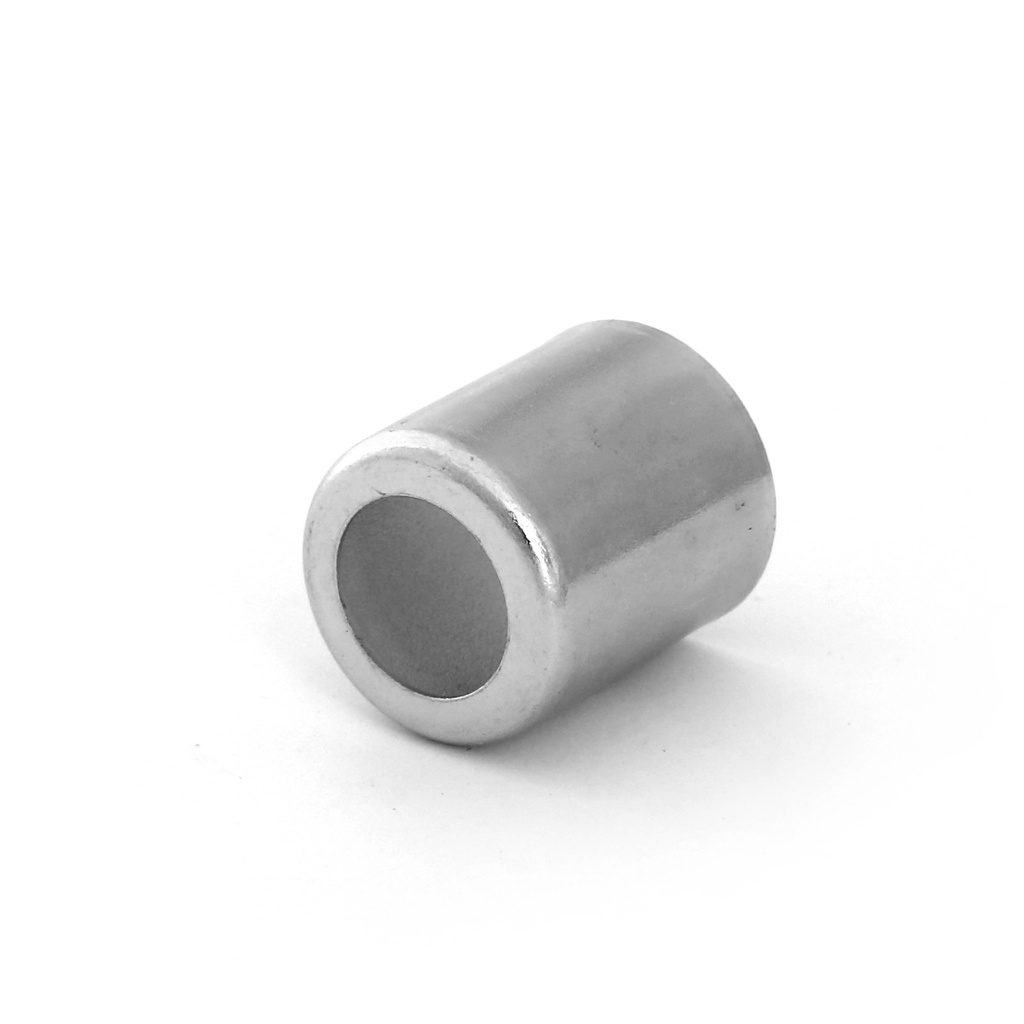

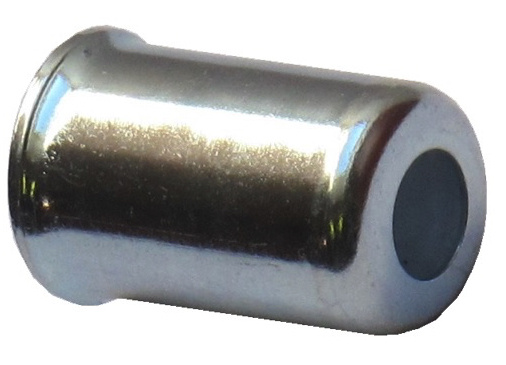

Nízkotlaková objimka
Nizkotlakova objimka - objimka je vhodna pre hadice TU 40, TU 25, FBE
- Kód produktu: NTOBJ
Nizkotlakova objimka
- objimka je vhodna pre hadice TU 40, TU 25, FBE
| Kod | Pre hadicu (mm) | Oznacenie |
| Code | For hose (mm) | Description |
| 1004 | 4,00 | Nizkotlakova objimka DN04 |
| 1005 | 6,00 | Nizkotlakova objimka DN06 |
| 1006 | 8,00 | Nizkotlakova objimka DN08 |
| 1007 | 10,00 | Nizkotlakova objimka DN10 |
| 1008 | 13,00 | Nizkotlakova objimka DN13 |
| 9734 | 16,00 | Nizkotlakova objimka DN16 |
| 1009 | 32,00 | Nizkotlakova objimka DN32 |
A - vonkajši rozmer objimky
B - vnutorny rozmer objimky
C - rozmer otvoru na koncovku
OBJIMKA DN4 - A = 13,25mm, B =11,95mm, C=5,35mm
OBJIMKA DN6 - A=14,50mm, B=13,35mm, C=9,95mm
OBJIMKA DN8 - A=16,55mm, B=15,40mm, C=10,00mm
OBJIMKA DN10 - A=18,65mm, B=17,35mm, C=11,90mm
OBJIMKA DN12 - A=21,55mm, B=20,00mm, C=14,40mm
OBJIMKA DN13 - A=26,15mm, B=25,00mm, C=14,95mm
OBJIMKA DN16 - A=27,45mm, B=25,95mm, C=17,90mm
OBJIMKA DN32 - A=46,00mm, B=44,25mm, C=34,45mm
