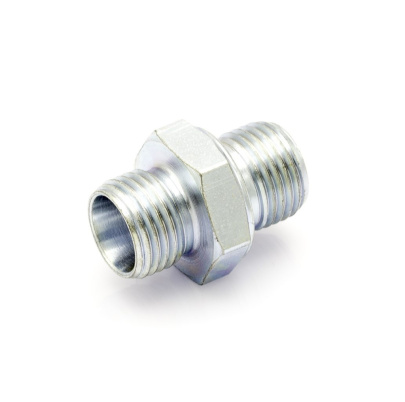

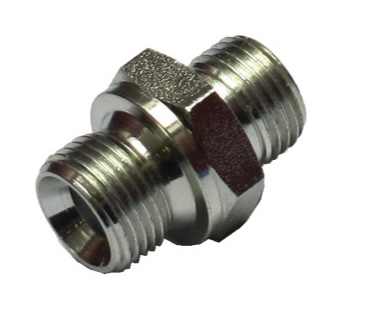

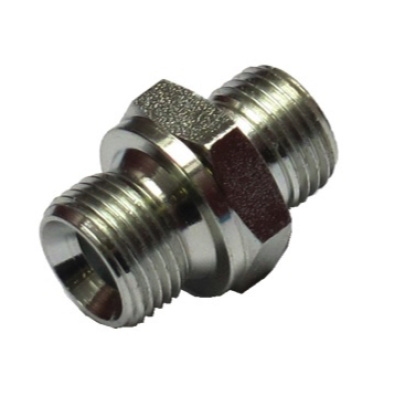

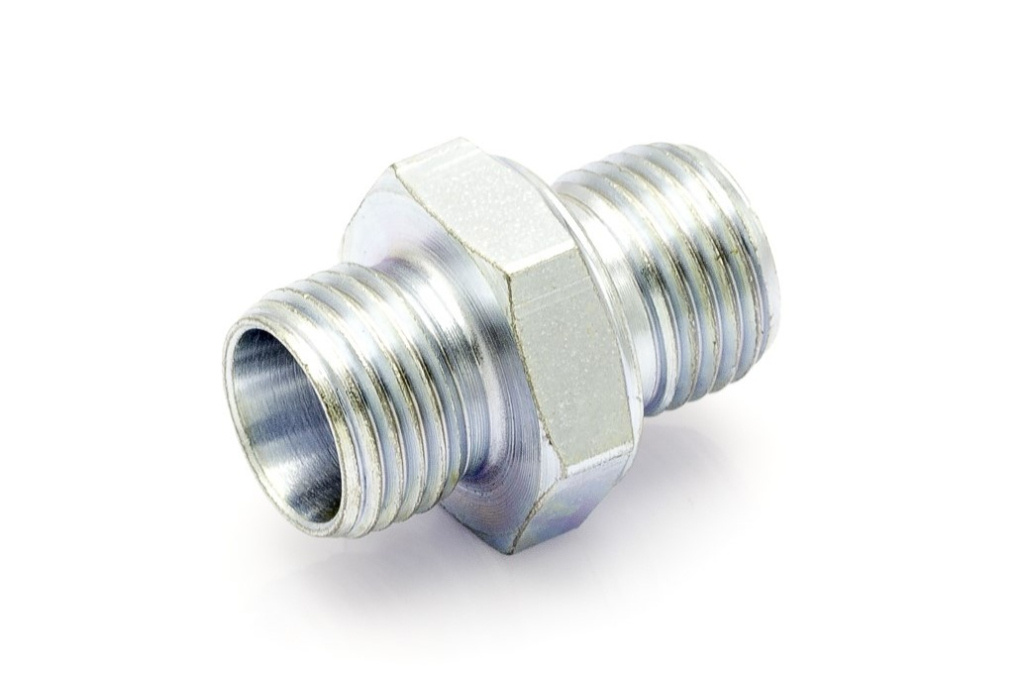

Hrdlo BSP/M zavit forma B DIN3852

Hrdlo M/BSPP zavit forma B DIN3852 Straight coupling BSP/M Form B DIN3852

Kód produktu: HMBZ

Hrdlo BSP/M zavit forma B DIN3852

Straight coupling BSP/M Form B DIN3852

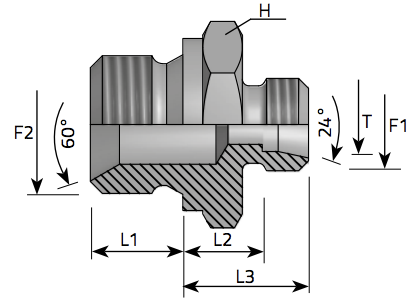

Kod	Zavit F1	Zavit F2	T (mm)	H (mm)	L1 (mm)	L2 (mm)	L3 (mm)	Rada	Oznacenie
Code	Thread F1	Thread F2	T (mm)	H (mm)	L1 (mm)	L2 (mm)	L3 (mm)	Series	Description
2223	M12x1,5	1/8	6	14	8	8,5	15,5	L	Hrdlo G1/8 / M12x1,5
7861	M14x1,5	1/8	8	14	8	8,5	16,5	L	Hrdlo G1/8 / M14x1,5
7862	M16x1,5	1/8	10	17	8	10,5	17,5	L	Hrdlo G1/8 / M16x1,5
342	M12x1,5	1/4	6	19	12	10	17	L	Hrdlo G1/4 / M12x1,5
343	M14x1,5	1/4	8	19	12	10	17	L	Hrdlo G1/4 / M14x1,5
344	M16x1,5	1/4	10	19	12	11	18	L	Hrdlo G1/4 / M16x1,5
345	M18x1,5	1/4	12	19	12	12	19	L	Hrdlo G1/4 / M18x1,5
1579	M22x1,5	1/4	15	24	12	13	20	L	Hrdlo G1/4 / M22x1,5
346	M12x1,5	3/8	6	22	12	11,5	18,5	L	Hrdlo G3/8 / M12x1,5
1388	M14x1,5	3/8	8	22	12	11,5	18,5	L	Hrdlo G3/8 / M14x1,5
348	M16x1,5	3/8	10	22	12	12,5	19,5	L	Hrdlo G3/8 / M16x1,5
349	M18x1,5	3/8	12	22	12	12,5	19,5	L	Hrdlo G3/8 / M18x1,5
350	M22x1,5	3/8	15	24	12	13,5	20,5	L	Hrdlo G3/8 / M22x1,5
351	M14x1,5	1/2	8	27	14	12	19	L	Hrdlo G1/2 / M14x1,5
352	M16x1,5	1/2	10	27	14	13	20	L	Hrdlo G1/2 / M16x1,5
2089	M18x1,5	1/2	12	27	14	13	20	L	Hrdlo G1/2 / M18x1,5
2854	M22x1,5	1/2	15	27	14	14	21	L	Hrdlo G1/2 / M22x1,5
353	M26x1,5	1/2	18	27	14	14,5	22	L	Hrdlo G1/2 / M26x1,5
354	M30x2	1/2	22	32	14	16,5	24	L	Hrdlo G1/2 / M30x2
3535	M18x1,5	3/4	12	32	16	14	21	L	Hrdlo G3/4 / M18x1,5
356	M22x1,5	3/4	15	32	16	15	22	L	Hrdlo G3/4 / M22x1,5
2222	M26x1,5	3/4	18	32	16	14,5	22	L	Hrdlo G3/4 / M26x1,5
2247	M27x1,5	3/4	18	32	16	15	22	L	Hrdlo G3/4 / M27x1,5
357	M30x2	3/4	22	32	16	16,5	24	L	Hrdlo G3/4 / M30x2
3536	M36x2	3/4	28	41	16	17,5	25	L	Hrdlo G3/4 / M36x2
	M22x1,5	1	15	41	18	17,5	24	L	Hrdlo G1 / M22x1,5
7937	M26x1,5	1	18	41	18	17,5	24	L	Hrdlo G1 / M26x1,5
1883	M30x2	1	22	41	18	17,5	25	L	Hrdlo G1 / M30x2
2249	M36x2	1	28	41	18	17,5	25	L	Hrdlo G1 / M36x2
17816	M45x2	1 1/4	35	50	20	17,5	28	L	Hrdlo G1 1/4 / M45x2
18724	M52x2	1 1/2	42	55	22	19	30	L	Hrdlo G1 1/2 / M52x2
12226	M18x1,5	3/8	10	22	12	15	22,5	S	Hrdlo G3/8 / M18x1,5 S
355	M20x1,5	1/2	12	27	14	17,5	25	S	Hrdlo G1/2 / M20x1,5 S
2238	M24x1,5	1/2	16	27	14	18,5	27	S	Hrdlo G1/2 / M24x1,5 S
927	M24x1,5	3/4	16	32	16	20,5	29	S	Hrdlo G3/4 / M24x1,5 S
358	M30x2	3/4	20	32	16	20,5	31	S	Hrdlo G3/4 / M30x2 S
8120	M36x2	3/4	25	41	16	23	35	S	Hrdlo G3/4 / M36x2 S
360	M36x2	1	25	41	18	23	35	S	Hrdlo G1 / M36x2 S
34739	M52x2	1 1/2	38	55	22	26	42	S	Hrdlo G1 1/2/ M52x2 S
