Bezvzduchový olejový mazací systém pre mazanie reťazí dopravníkov SKF

Projekčný systém bezvzduchového oleja CLK je jednoduché, spoľahlivé a ľahko inštalovateľné riešenie na mazanie valčekových reťazí v priemysle kde sú dopravníky.

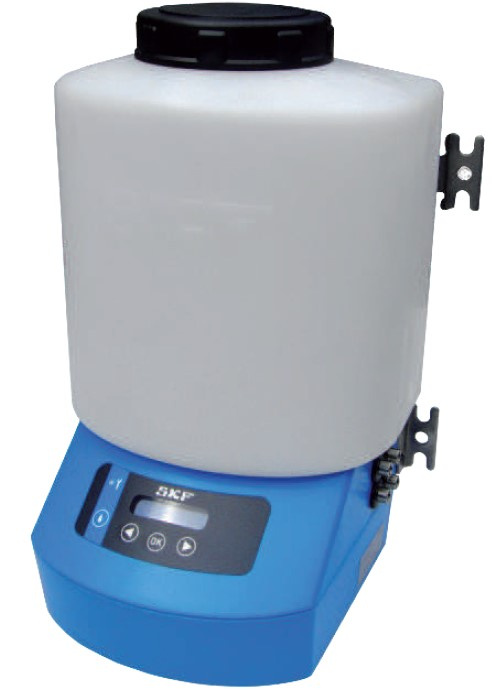

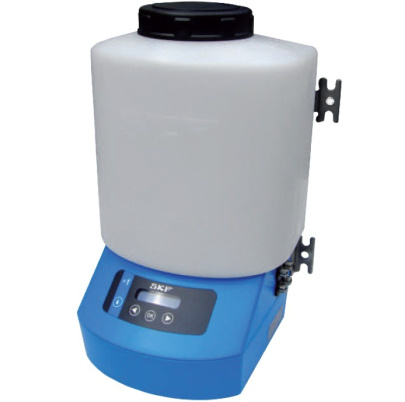

Systém obsahuje centrálnu jednotku s nádržou, automatický systém a objemové čerpadlo na dodanie presného množstva maziva cez projekčné dýzy do každého bodu trenia pohyblivých reťazových článkov. Žiadny komponent systému nie je mechanický v kontakte s reťazou, čím sa eliminuje akékoľvek riziko opotrebenia a možného hromadenia olejového odpadu. Všetky komponenty sú odolné voči korózii. Dýzy a potrubia sú vhodné pre vysoké teploty (200 ° C / 400 ° F).

Benefity

• Znižuje náklady na údržbu v porovnaní s Manuálnym mazaním. (spotreba maziva a práca)

• Eliminuje manuálne mazanie a súvisiace riziká pre zamestnancov

• Zvyšuje produktivitu elimináciou neplánované prestoja

• Predĺženie životnosti v dôsledku znížené opotrebenie reťaze

• Znižuje spotrebu energie znížené trenie

• Zvyšuje bezpečnosť obsluhy

• Zvyšuje čistotu vďaka zníženiu v prebytku maziva

Rozsah aplikácie

Priemyselné reťaze pre pekárske pece alebo podobné

• Dopravníky na triedenie, čistenie, varenie a pasterizácia ovocia a zeleniny

• Reťaze na pečenie a sušenie vo všetkých typoch priemyselných odvetví (spracovanie potravín, stavebné materiály, drevo atď.)

• Manipulácia s dopravníkmi

• Reťaze podlahového dopravníka v automobilovom priemysle

Trecí bod

Reťaze predstavujú významný počet trecích zón, ktoré by mali byť namazané. Obrázok hore predstavuje pohľad na valčekovú reťaz s rôznymi časťami a trecími zónami.

Lubrikant preniká medzi rôznymi prvkami

Reťaze kde pôsobí kapilarita. Pri trení sa vytvorí mazivom mazacia zóna každého prvku reťazového článku. Znižuje teplotu, trenie a tým aj opotrebovanie častí.

Kontrolná jednotka

Systém pracuje automaticky so sledom mazacích a pohotovostných fáz. Sú ľahko programovateľné pre každú aplikáciu. Stav ukazuje čelný displej 2x16 znakov systému a zobrazuje rôzne parametre. Užívateľ môže zmeniť mazacie parametre a prístup k rôznym správam pomocou štyroch tlačidiel.

Olejová nádrž

Olejová nádrž má kapacitu 7,5 litra. HDPE (polyetylén s vysokou hustotou) priehľadnýplast umožňuje vizuálnu kontrolu hladiny oleja. Okrem toho elektronika vyšle signál do integrovanej riadiacej jednotky (LED a správa na displeji), ak je to minimálna hladina. Tento systém môže tiež vysielať externý signál do riadiacej jednotky stroja.

Objemové piestové čerpadlo

Objemové piestové čerpadlo dodáva presné množstvo oleja a tlačí ho späť do systému cez projekčné dýzy, 4 mm rúrky pripojené k výstupom. Nízka hladina oleja je cyklická a synchronizovaná pre každý výstup s rozstupom reťaze počas fázy mazania.

Jedno alebo dvojité nanášacie dýzy

Systém mazania oleja používa na nanášanie maziva zo systému jednoduché jedno, alebo dvojité dýzy. Výber dýzy závisí okrem iného od vzdialenosti medzi mazacími miestami. Vzdialenosť medzi tryskami dvojitých výstupných dýz sa dá ľahko nastaviť imbusovým kľúčom (medzi 4,5 mm a 10 mm) pre presnú projekciu na body trenia. Poloha dýz by mala byť vždy umiestnena zvisle, aby nanášala zhora nadol.

Senzor reťazového valca

Snímač kladky reťaze - indukčný snímač priblíženia - vysiela elektrický signál do systému riadiacej jednotky, keď prechádza každý valec v reťazi. Tento signál umožňuje aktivovať čerpadlo, keď je systém vo fáze mazania. Senzor by mal byť umiestnený v maximálnej vzdialenosti 5 mm od objektu (valca), ktorý má byť monitorovany (bez mechanického kontaktu).

Cyklické mazanie

Mazací cyklus obsahuje mazaciu fázu, počas ktorej mazacie miesta sú mazané a potom nasleduje pohotovostná fáza.

Dva parametre: trvanie mazacieho cyklu a počet valčekov v reťazi, ktoré by sa mali namazať počas fáza mazania.

Trvanie pohotovostnej fázy závisí od celkového počtu mazaných bodov a trvaní mazacieho cyklu.

Poloautomatické mazanie

Užívateľ manuálne spustí fázu mazania. Táto fáza zodpovedá na počet mazacích miest nastavených používateľom. Keď posledný mazací bod bol namazaný, mazacia fáza je ukončená a systém sa zastaví. Užívateľ môže spustiť ďalšiu mazaciu fázu kedykoľvek je to potrebné.

Nepretržité mazanie

Všetky mazacie miesta sú nepretržite mazané, pokiaľ je reťaz je v prevádzke a mazací systém je napájaný. Riadiaca jednotka tiež umožňuje užívateľovi sledovať hladinu maziva v zásobníku a správne fungovanie indukčného snímača vzdialenosti.

Súprava

Mazací systém SKF je poskytovaný vo forme kompletného kitu. Súprava obsahuje všetky komponenty potrebné na inštaláciu centralného  mazacieho systému, vrátane centrálnej jednotky, dýz, indukčného snímača a príslušenstva.
