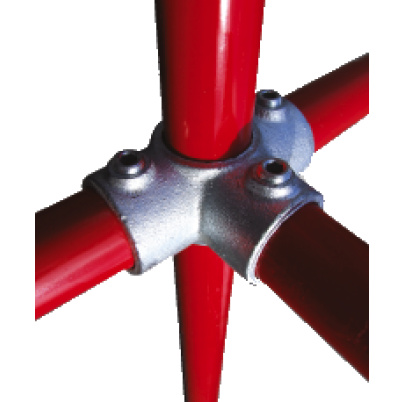

3 cestný krížový držiak Q

Držiaky Q rúr su jednoduchým a nákladovo efektívnym spôsobom vytvorenia rúrových konštrukcií bez potreby zvárania. Rozsiahly sortiment držiakov Q je možne použiť vo všetkých priemyselných odvetviach. Príklad použitia:

Bezpečnostné zábradlia, Zábradlia, Regály, Ihriská, Priestory na nákupné vozíky, Výstavné stánky, Trhové stánky, Osvetľovacie mriežkové systémy, Markízy, Prístrešky pre auta, Závesné lišty, Nosiče byciklov.

Toto je len príklad, kde môžu byť použité.



Spája 4 rúry (trubky), kde stredová prechádza cez držiak.

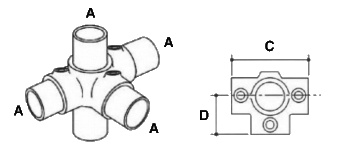

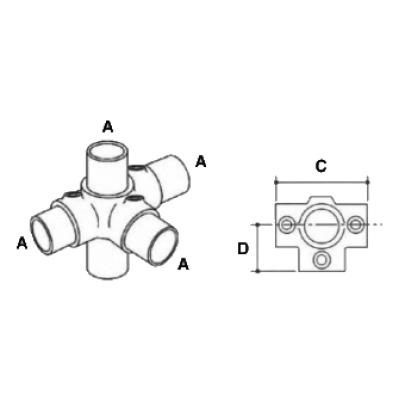

Obj. kód A Vonkajší rozmer rúry mm D mm Váha kg
V17611 26,9 40 0,34
V17612 33,7 46 0,48
V17613 42,4 60 0,73
V17614 48,3 68 0,9
V17615 60,3 84,5 1,44





Montáž

Pri montáži je nutné pre správnosť použit momentový klúč, kde použijete 4.1 kg/m a tým šrubka by mala zvládnuť záťaz 900kg v ťahu.





Rozpäzie medzi 2 držiakmi (m) 26,9x2,6mm 33,7x3,2mm 42,4x3,2mm 48,3x3,2mm 60,3x3,6mm
0,5 556,2 1091,8 1802,5 2451,4 4120
0,6 448,05 1875,5 1449,21 1926,1 3347,5
0,7 386,25 751,9 1243,21 1642,85 2842,8
0,8 339,9 664,35 1094,89 1426,55 2492,6
0,9 303,85 596,37 974,38 1266,9 2224,8
1 272,95 540,75 875,5 1143,3 2008,5
1,1 247,2 492,34 793,1 1043,39 1828,25
1,2 225,57 451,14 726,15 957,9 1673,75
13 208,06 415,09 670,53 883,74 1541,91
1,4 192,61 384,19 622,12 819,88 1428,61
1,5 180,25 357,41 580,92 763,23 1328,7
1,6   334,75 544,87 713,79 1241,15
1,7   315,18 513,97 669,5 1162,87
1,8   298,7 486,16 631,39 1092,83
1,9   285,31 461,44 598,43 1028,97
2   276,04 439,81 569,59 1016,61
2,1     420,24 543,84 972,32
2,2     402,73 520,15 880,65
2,3     387,28 499,55 842,54
2,4     372,86 481,01 808,55
2,5     359,47 463,5 777,65
2,6       447,02 749,84
2,7       431,57 724,09
2,8       417,15 700,4
2,9         678,77
3         658,17





Výška (m) 26,9x2,6mm 33,7x3,2mm 42,4x3,2mm 48,3x3,2mm 60,3x3,6mm
0,3 1806 3097,5 4159,14 4926,49 7255,32
0,4 1506,75 747,85 3814,09 4579,38 6860,83
0,5 1207,5 2398,2 3469,04 4232,27 6466,34
0,6 955,5 2048,55 3123,99 3885,16 6071,85
0,7 761,25 1698,9 2770,7 3538,05 5677,36
0,8 619,5 1415,4 2433,89 3190,94 5282,87
0,9 504 1184,4 2088,84 2843,83 4888,38
1   995,4 1804,56 2496,72 4493,89
1,1   837,9 1569,72 2198,02 4099,4
1,2     1380,2 1940,52 3704,91
13     1223,64 1718,04 3350,59
1,4     1097,98 1528,52 3039,53
1,5       1367,84 2761,43
1,6         2514,23
1,7         2292,78
1,8         2092,96
1,9         1912,71
2         1747,91
