HEX kľúč držiak Q
Držiaky Q rúr su jednoduchým a nákladovo efektívnym spôsobom vytvorenia rúrových konštrukcií bez potreby zvárania. Rozsiahly sortiment držiakov Q je možne použiť vo všetkých priemyselných odvetviach. Príklad použitia:
Bezpečnostné zábradlia, Zábradlia, Regály, Ihriská, Priestory na nákupné vozíky, Výstavné stánky, Trhové stánky, Osvetľovacie mriežkové systémy, Markízy, Prístrešky pre auta, Závesné lišty, Nosiče byciklov.
Toto je len príklad, kde môžu byť použité.

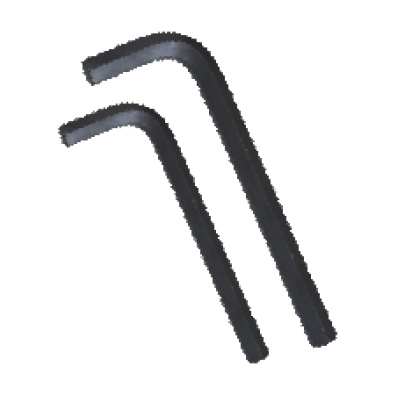

HEX kľúč pre držiaky Q.
Obj. kód | A Držiak rúry mm | Závit | Váha kg |
VAKS112 | 26,9 / 33,7 | 1/4 across | |
VAKL135 | 42,4 / 48,3 / 60,3 | 5/16 across |
Montáž
Pri montáži je nutné pre správnosť použit momentový klúč, kde použijete 4.1 kg/m a tým šrubka by mala zvládnuť záťaz 900kg v ťahu.
Rozpäzie medzi 2 držiakmi (m) | 26,9x2,6mm | 33,7x3,2mm | 42,4x3,2mm | 48,3x3,2mm | 60,3x3,6mm |
0,5 | 556,2 | 1091,8 | 1802,5 | 2451,4 | 4120 |
0,6 | 448,05 | 1875,5 | 1449,21 | 1926,1 | 3347,5 |
0,7 | 386,25 | 751,9 | 1243,21 | 1642,85 | 2842,8 |
0,8 | 339,9 | 664,35 | 1094,89 | 1426,55 | 2492,6 |
0,9 | 303,85 | 596,37 | 974,38 | 1266,9 | 2224,8 |
1 | 272,95 | 540,75 | 875,5 | 1143,3 | 2008,5 |
1,1 | 247,2 | 492,34 | 793,1 | 1043,39 | 1828,25 |
1,2 | 225,57 | 451,14 | 726,15 | 957,9 | 1673,75 |
13 | 208,06 | 415,09 | 670,53 | 883,74 | 1541,91 |
1,4 | 192,61 | 384,19 | 622,12 | 819,88 | 1428,61 |
1,5 | 180,25 | 357,41 | 580,92 | 763,23 | 1328,7 |
1,6 | 334,75 | 544,87 | 713,79 | 1241,15 | |
1,7 | 315,18 | 513,97 | 669,5 | 1162,87 | |
1,8 | 298,7 | 486,16 | 631,39 | 1092,83 | |
1,9 | 285,31 | 461,44 | 598,43 | 1028,97 | |
2 | 276,04 | 439,81 | 569,59 | 1016,61 | |
2,1 | 420,24 | 543,84 | 972,32 | ||
2,2 | 402,73 | 520,15 | 880,65 | ||
2,3 | 387,28 | 499,55 | 842,54 | ||
2,4 | 372,86 | 481,01 | 808,55 | ||
2,5 | 359,47 | 463,5 | 777,65 | ||
2,6 | 447,02 | 749,84 | |||
2,7 | 431,57 | 724,09 | |||
2,8 | 417,15 | 700,4 | |||
2,9 | 678,77 | ||||
3 | 658,17 |
Výška (m) | 26,9x2,6mm | 33,7x3,2mm | 42,4x3,2mm | 48,3x3,2mm | 60,3x3,6mm |
0,3 | 1806 | 3097,5 | 4159,14 | 4926,49 | 7255,32 |
0,4 | 1506,75 | 747,85 | 3814,09 | 4579,38 | 6860,83 |
0,5 | 1207,5 | 2398,2 | 3469,04 | 4232,27 | 6466,34 |
0,6 | 955,5 | 2048,55 | 3123,99 | 3885,16 | 6071,85 |
0,7 | 761,25 | 1698,9 | 2770,7 | 3538,05 | 5677,36 |
0,8 | 619,5 | 1415,4 | 2433,89 | 3190,94 | 5282,87 |
0,9 | 504 | 1184,4 | 2088,84 | 2843,83 | 4888,38 |
1 | 995,4 | 1804,56 | 2496,72 | 4493,89 | |
1,1 | 837,9 | 1569,72 | 2198,02 | 4099,4 | |
1,2 | 1380,2 | 1940,52 | 3704,91 | ||
13 | 1223,64 | 1718,04 | 3350,59 | ||
1,4 | 1097,98 | 1528,52 | 3039,53 | ||
1,5 | 1367,84 | 2761,43 | |||
1,6 | 2514,23 | ||||
1,7 | 2292,78 | ||||
1,8 | 2092,96 | ||||
1,9 | 1912,71 | ||||
2 | 1747,91 |
